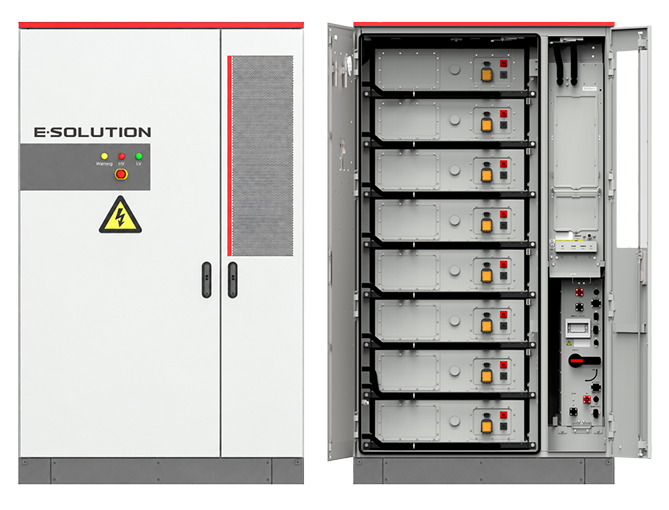

C&I ESS

[Commercial & IndustrialEnergy Storage System]

발전 전력 저장 후 필요한 시점에 전기를 출력하여 에너지 공급의 효율을 높이는 에너지저장시스템

유연한 확장으로 멈추지 않는 전력 실현

차세대 리튬 셀 적용

고용량/고밀도 Cell/Module/Pack 280Ah Cell 적용 및 344kWh 에너지 제공해 지속적인 RunTime 우수

장수명 및 안전성

LFP Cell, 열관리시스템, BMS 최적화 통한 장수명 시스템 LFP, 방진, 안전밸브, MSD(모듈안전장치 및 인터록 기능) 등 다중 안전 설계 통한 고안전성 및 내구성 확보

유연한 구성 및 확장성

48S1P 모듈 5S~8S 구성하여 폭넓은 전압 대역 대응 가능 시스템(344kWh) 병렬 연결 통한 확장성 확보 (max 3.44 MWh)

효율적 관리 및 유지 보수

액체냉각시스템 적용 통한 배터리 온도의 효과적 관리 및 편리한 유지 보수 설계 반영

외함 특징

폭발 방치 패널 설계 안정성 우수
-40℃에서 60℃에까지 작동 가능
IP66 등급으로 방수 및 방진 성능 우수
304 스테인리스 및 Q235B 강철 제작, 내구성 우수
0.345㎡의 통기 면적 효과적인 가스 배출

칠러 특징

정격 냉각 용량 8kW로 강력한 냉각 성능 제공
정격 난방 용량 2.5kW로 추가 난방 가능
50% 물, 50% 에틸렌 글리콜 사용, 우수한 열전달
-30℃에서 60℃까지의 폭넓은 작동 온도 범위
중량 90kg 이하로 설치 및 이동 용이

Modular & Scalable ESS System

항목	1SET (기본)	4SET	8SET	10SET
Configuration	1P384S × 1	1P384S × 4	1P384S × 8	1P384S × 10
Rated Energy [kWh]	344	1,376	2,752	3,440
Dimension [WDH, mm]	1,300 X 1,300 X 2,300	2600 X 2600 X 2300	5200 X 2600 X 2300	6500 X 2600 X 2300
Weight [kg]	3,400	13,600	27,200	34,000
Capacity [Ah]	280	1,120	2,240	2,800
Battery Cell [V]	LFP / 2.8~3.6V
Battery Voltage Range [V]	1,075.2~1,382.4
Thermal Management	Liquid Cooling
Operation Temp [°C]	0~55
IP LEVEL	IP66

1세대 ESS 2017년 ~ 2024년

ESS

15피트 스케일

25피트 스케일

All In One Type ESS

All-in-One ESS는 배터리, PCS, EMS 등이 하나의 시스템에 통합되어 설치가 간편하고 공간 효율성이 뛰어납니다.
통합 구조로 인해 유지보수가 쉽고, 전력 손실 및 설치 비용을 줄일 수 있습니다. 표준화된 설계로 안정성과 인증 확보가 용이하며, 시스템 간 호환 문제도 최소화됩니다.
용량 증설 시 동일 모듈 추가만으로 확장이 가능해 유연성이 높습니다. 특히 도심지, 상업용, 마이크로그리드 등 다양한 분야에 적합합니다.

특장점

통합설계
– PCS, BMS, EMS, 냉각장치를 하나의 시스템에 통합해 설치와 운용이 간편하고 Plug & Play 구현이 가능함
설치 공간 절약
– 컴팩트한 일체형 설계로 기존 시스템 대비 약 20~30%의 공간을 절약 할 수 있어 협소한 공간에도 설치가 용이함
신속한 설치
– 공장에서 사전 조립 및 시험 완료 후 출하되어 현장에서의 시공 시간이 1~2일 이내로 매우 빠르게 구축 가능함
유지보수 효율성
– 통합 제어 UI를 통해 원격 모니터링과 장애 진단이 가능하며 유지보수가 용이해 운용 효율이 높음
표준화 및 확장성
– 동일 모듈을 병렬로 확장 가능해 용량 증설이 쉽고 설계 및 유지관리가 표준화되어 효율적임
경계성
– 초기 비용은 다소 높지만 시공 간소화와 유지보수 최소화로 전체 소유 비용(TCO)을 절감할 수 있음
안정성 강화
– 내장된 소화 시스템과 가스 감지 센서 등으로 화재 발생 시 자동 대응 가능하여 안전성이 우수함
적용 유연성
– 태양광 · 풍력 등 재생에너지 연계, 피크 저감, 마이크로그리드 등 다양한 에너지 환경에 유연하게 적용 가능함

특성

KC62619 국가표준 인증
국내 ESS 화재안전기준 NFSC607 화재 성능 인정 시험 통과
전문 산업디자인 개발을 통하여 어디에도 잘 어울리는 차별화된 디자인
다양한 분야에 적용가능한 표준형 ESS Module Platform
이중 안전 차단 설계
고전압 절연 센싱
다채널 온도 센싱 (모든 셀 온도 측정)
다채널 통신 프로토콜 지원 (CAN, TCP/IP, RS-232/485)
실시간 Data logging(SD memory 저장)
전용 GUI 및 LCD 적용 (배터리 상태 모니터링 및 실시간 진단)

제원 (All In One ESS)

BATTERY	Total Energy [kWh]		115	230	345	460	575	690	805	920	1,035	1,150
	Usable Energy [kWh]		104	207	311	414	518	621	725	828	932	1,035
	TYPE		LFP	LFP	LFP	LFP	LFP	LFP	LFP	LFP	LFP	LFP
	Nominal Voltage [V]		768	768	768	768	768	768	768	768	768	768
	Capacity [Ah]		150	300	450	600	750	900	1,050	1,200	1,350	1,500
	Operating Voltage [V]		674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4	674.4 ~ 830.4
	Life Cycle		≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000	≥ 6,000
	Weight [kg]		1,255	2,510	3,765	5,020	6,275	7,530	8,785	10,040	11,295	12,550
	System Configuration		ESS1152A×1set	ESS1152A×2set	ESS1152A×3set	ESS1152A×4set	ESS1152A×5set	ESS1152A×6set	ESS1152A×7set	ESS1152A×8set	ESS1152A×9set	ESS1152A×10set
PCS	AC SIDE	AC Output Power [kVA]	120/150/180					240/300
		Max. AC Ouput Curr. [A]	182					365
		Operating Voltage [V]	380~690					380~690
	DC SIDE	DC Voltage Range [V]	1,500					1,500
	Weight [kg]		≥450					≥850
	IP		IP55					IP55
Cabinet	HVAC		1ea					1ea
	Active Ventilation		Damper Actuator 1,500					Damper Actuator 1,500
	Fire Prevention		Aerosol 25㎥ (250g/㎥ )					Aerosol 25㎥ (250g/㎥)
	Heat Detector		option					option
	Smog Sensor		option					option
	Weight [kg]		≥8,500					≥14,500
	Dimension [WHD] [m]		4.80 × 2.89 × 2.44					7.85 × 2.89 × 2.44

제원 1세대 ESS

Model		ESS363A	ESS518A	ESS484B
ESS	외관
	Nominal Voltage [V]	345.6	864.0	806.4
	Operating Voltage [V]	303.5 ~ 373.7	758.7 ~ 934.2	708.1 ~ 871.9
	Total Energy [kWh]	36.3	51.8	48.4
	Usable Energy [kWh]	32.7	46.7	43.5
	Capacity [Ah]	105	60	60
	Size (WDH) [mm]	852.46501546.1	7389501512	7389501512
	Weight [kg]	About 455	About 750	About 710
	시스템 구성	M605A 6S + B605A	M311A 15S + B311A	M311A 14S + B311A
